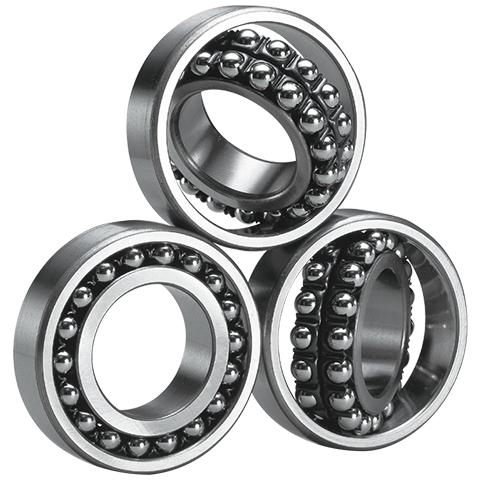

VÒNG BI TRÒN TỰ LỰA

Trang chủ Sản phẩm VÒNG BI (NACHI)

VÒNG BI TRÒN TỰ LỰA


Chi tiết

Loại này được cấu tạo với vòng trong và cụm bóng chứa trong vòng ngoài có rãnh hình cầu để vòng bi có thể tự căn chỉnh. Do kết cấu, loại vòng bi này sẽ chịu được sai lệch góc nhỏ do lệch hoặc lỗi lắp. Vòng bi cầu tự căn chỉnh thích hợp cho các trục dài, nơi khó định vị chính xác các lỗ khoan.



ĐẶC ĐIỂM HÌNH THÀNH:

  • Vòng bi tự sắp xếp đặc biệt thích hợp cho các ứng dụng xảy ra tình trạng lệch trục do lỗi lắp hoặc do lệch trục.
  • Vòng bi này chỉ nên được sử dụng trong các ứng dụng tải dọc trục nhẹ do công suất dọc trục nhỏ. Đối với các ứng dụng mà khả năng chịu tải của ổ trục (đặc biệt là tải dọc trục) không đủ, nên sử dụng ổ lăn hình cầu, có cùng đặc tính tự căn chỉnh, nên được sử dụng thay thế bằng vòng bi cà na.
  • Vòng bi được lắp bằng lồng thép ép hoặc lồng polyamit. Hậu tố G của số vòng bi trên bề mặt đóng gói biểu thị lồng polyamide.

Ảnh minh hoạ đặc điểm của vòng bi tròn tự lựa

Đặc biệt lưu ý:

  • Góc lệch tối đa cho phép là khoảng 2,5 ° trong loạt 12 và 22, và khoảng 3 ° trong loạt 13 và 23 trong các điều kiện sử dụng chung. Phải cẩn thận để cung cấp đủ khe hở giữa ổ trục và kết cấu xung quanh khi ổ trục hoạt động trong tình trạng bị lệch hoàn toàn.
  • Vòng bi không được thiết kế sẽ có xu hướng trở nên ồn ào khi tốc độ tăng lên. Do hạn chế về mức độ ồn, độ lệch tối đa thực tế có thể nhỏ hơn đáng kể so với độ lệch tối đa.
  • Các bảng kích thước hiển thị chiều rộng của cụm bi như kích thước B1 cho các kích thước lỗ khoan lớn hơn của Vòng bi tự điều chỉnh trong đó chiều rộng của cụm bi vượt ra ngoài đường bao chiều rộng vòng.
  • Rất khó để đo chính xác khe hở chạy của vòng bi có lỗ côn sau khi lắp. Việc lắp loại vòng bi này với lỗ côn cần có kinh nghiệm và kỹ thuật nhất định.
  • Vòng bi có lồng polyamit nên được sử dụng ở nhiệt độ hoạt động dưới 120 ° C.


Ảnh minh hoạ sự giao động của vòng bi tự lựa


ỨNG DỤNG TIÊU BIỂU:

  • Loại này thường được sử dụng cùng với gối đỡ trong máy thổi, máy quạt và băng tải.
  • Vòng bi lớn hơn của loại này được sử dụng trong các khối Gối đỡ.
  • Và các loại máy công nghiệp khác.

Gối đỡ được sử dụng vòng bi tự lựa




TÌM HIỂU THÊM VỀ THÔNG SỐ KỸ THUẬT & KÍCH THƯỚC:     Danh Sách & Thông Số Kỹ Thuật Vòng Bi Tròn Tự Lựa (Self-aligning Ball Bearings)
Đường kính lỗ khoan:10 - 110mm

Chủng loại Đường kính trong(mm)
Lỗ thẳng Lỗ côn
1200 10~110 20~110
1300 12~110 20~110
2200 10~110 20~110
2300 12~110 20~110


Công ty TNHH TM Thành Niên chúng tôi sở hữu lượng hàng có sẵn và đầy đủ các loại mã hàng NACHI. Vui lòng nhấp vào link để xem thông số kỹ thuật và các mã hàng có sẵn hoặc Liên hệ hotline (028) 396038089 hoặc email: nachithanhnien614.sg.vn@gmail.com để biết thêm chi tiết kỹ thuật/ báo giá / đặt hàng.
